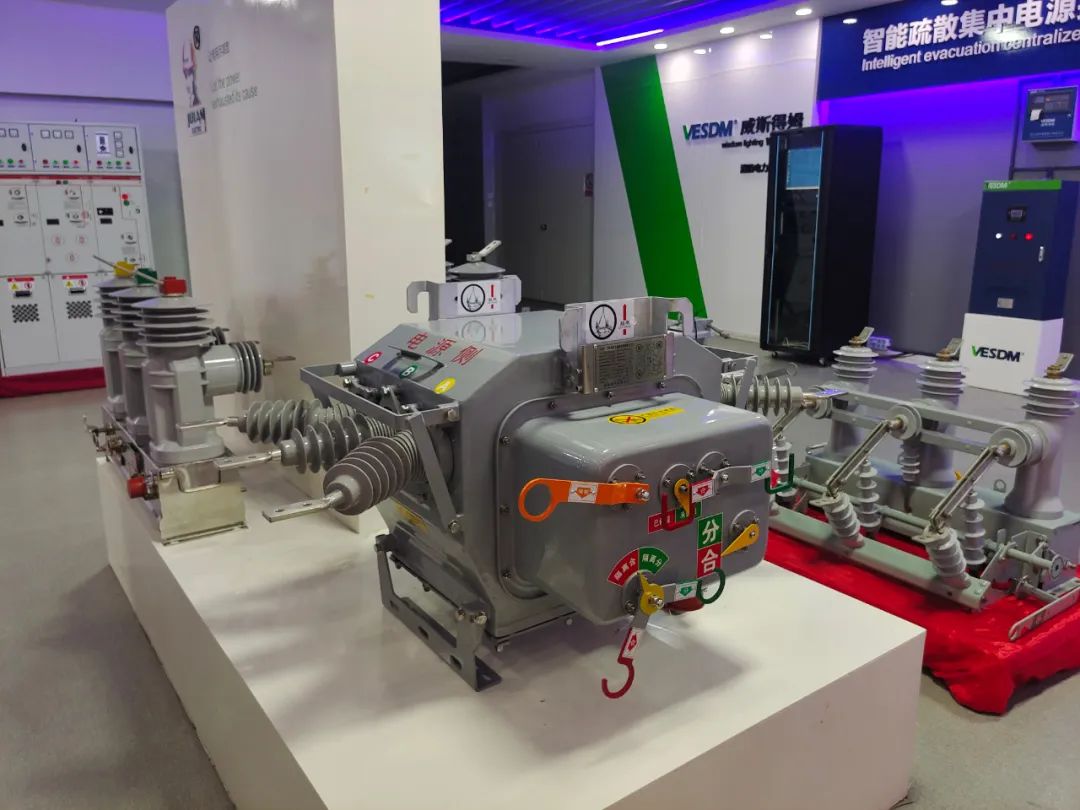

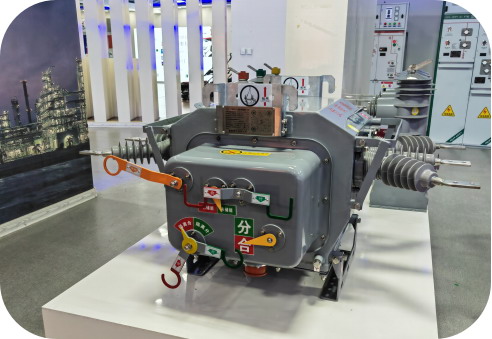

ZW□-12型共箱式一二次深度融合柱上內置隔離斷路器（以下簡稱斷路器或開關）產品，額定電壓為10kV，額定電流為630A，用于對可靠性要求較高的10kV輸配電系統，如工礦企業、商業建筑、居民住房小區、海港和多層建筑，一般將供電網組合成環狀，通過高壓回路一般由高壓負荷開關或斷路器及輔助控制回路，實現對負載的分合閘控制和故障保護。其小型化、空氣絕緣常壓密封設計較傳統的空氣絕緣設備減少對空間資源占用50%以上，是針對市場上主流開關的內絕緣結構進行優化設計，便于戶外安裝應用。

該斷路器是一種用材環保、價格經濟、操作便捷的智慧云柱上開關。開關內所有的一次導電部分全部封閉在不銹鋼箱體內，箱體內以空氣絕緣+熱塑性材料為絕緣主體、主開關采用真空滅弧、旋轉式隔離開關采用一體式固封技術。二次回路采用集成控制技術，并支持?jǐn)?shù)據傳輸功能，當設備在現場安裝送電時，設備會自發信號與主站進行第一次握手，主站將獲取設備的健康狀態、坐標位置、運行環境及其運行參數，便于運維人員及時掌握設備運行狀態。

其技術優勢主要體現在綠色環保、環境適應性強、安全可靠、維護量小、壽命高、體積小、模塊化、數字化、智能化、維護方便等多方面。

綠色設計，又稱生態設計、面向環境的設計等，綠色設計著眼于人與自然的生態平衡關系，在設計過程中盡量減少對環境的破壞。在當前電力行業內對柱上開關的環保需要越來越多的前景下，為提高我公司的柱上開關在市場的競爭力，我們開發出新綠色環保、常壓密封、空氣絕緣理念設計的共箱式一二次深度融合柱上內置隔離斷路器產品的各項指標均滿足國網、南網的配網自動化要求。

離斷路器主絕緣介質選用常壓密封空氣絕緣，取代干燥空氣和傳統的SF6氣體，而傳統的ZW20型、FZW28型共箱式柱上開關采用的是SF6氣體絕緣，然而SF6氣體一會導致溫室效應；同時，在其生產過程中或在高能因子作用下，會分解產生若干有毒甚至劇毒、強腐蝕性有害物質，對人體危害極大。而通過對空氣的凈化和干燥來滿足絕緣要求，其常壓密封空氣絕緣，減少硅橡膠及環氧樹脂等難以降解的材料應用。

所有零部件及生產工藝均嚴格控制原材料中有害化學元素成分的含量，盡量減少生產過程的有害物質的產生；嚴格按照歐盟RoHS、Reach法規的規定控制；產品生命周期后材料可回收率達90%以上。

斷路器為常壓全密封設計，不受外界環境影響，全壽命周期內無需特別維護，無需更換易損件；開關較普通空氣絕緣開關大幅減少設備逐年維護所需的潤滑、清潔類污染材料，同時也減少了對人力及交通能源的消耗。另外，為了小空間內增大導體之間、導體對地之間的表面爬電距離，開關選用自身帶傘裙和連接件及進出線套管，將導體連接部分的不均勻電場屏蔽在連接件包覆內部，有效優化開關電場，減小絕緣距離，傘裙可有效增大絕緣的表面爬電距離，提高耐壓。

真空滅弧室及旋轉式隔離開關采用一體式固封技術。內置高精度電流傳感器和電壓傳感器，滿足國網一二次深度融合功能要求。同時具備高防護等級、高安全性、高可靠性等特點。

斷路器的內絕緣能力是影響斷路器運行的最主要性能，而傳統的共箱式斷路器實際運行中最嚴重的問題是由于箱體氣密性降低導致內部絕緣環境破壞，引起內部短路。

通過在產品原料選擇、常壓密封、免維護設計、內置旋轉式隔離設計等各環節設計優化工作，我們最大限度地實現了減少物質和能源的消耗、減少有害物質的排放，產品及零部件回收并再生循環或重新利用。

所有高壓元件密封在金屬殼體內，特別適用于高海拔、嚴寒、潮濕、污穢等惡劣環境。

采用常壓密封空氣絕緣，一次帶電部分布置在密封箱體內，帶電導體相間及相對地之間絕緣介質為空氣（非固體絕緣材料，支撐絕緣件和套管除外），開關、隔離刀閘相對地、相間及隔離刀閘斷口空氣間隙均不小于125mm。密封箱體內氣壓與環境大氣壓始終保持相同，通過帶空氣過濾功能的裝置進行內外氣體壓力平衡。滅弧方式為真空滅弧。避免了開關氣體泄漏的安全隱患，即使在惡劣的天氣也不會影響正常運行；常壓密封金屬外殼可靠接地，保證了運維人員的安全。

真空開關和旋轉式隔離開關可同時具備手動和電動操作功能，開關具備智能化的功能。

由于其綠色環保型、小型化、常壓密封空氣絕緣、環境適應性強、免維護的設計理念。符合GB3906規定要求，采用固定式總裝的免維護結構，結構設計使得其能安全地進行運行、檢查、維護、操作。

自我們公司的ZW□-12型共箱式一二次深度融合柱上內置隔離斷路器產品開發成功以來廣受客戶接受和好評。
